Как учесть немоделируемые элементы в спецификации в
Порой при проектировании в Autodesk Revit возникает потребность учесть элементы, которых нет в модели.
Вписать в спецификацию отдельный элемент можно, а также можно посчитать его количество через расчетный параметр, но данная операция достаточно долгая и в дальнейшем для изменений потребуется пройтись по всем таким спецификациям.
В данном способе мы рассмотрим, как быстро получить спецификацию на элементы, при этом «практически» не моделируя их.
Сразу стоит оговорить, что при возможности лучше все, что вы хотите учесть лучше моделировать для возможности более быстрой замены и получения более качественной документации.

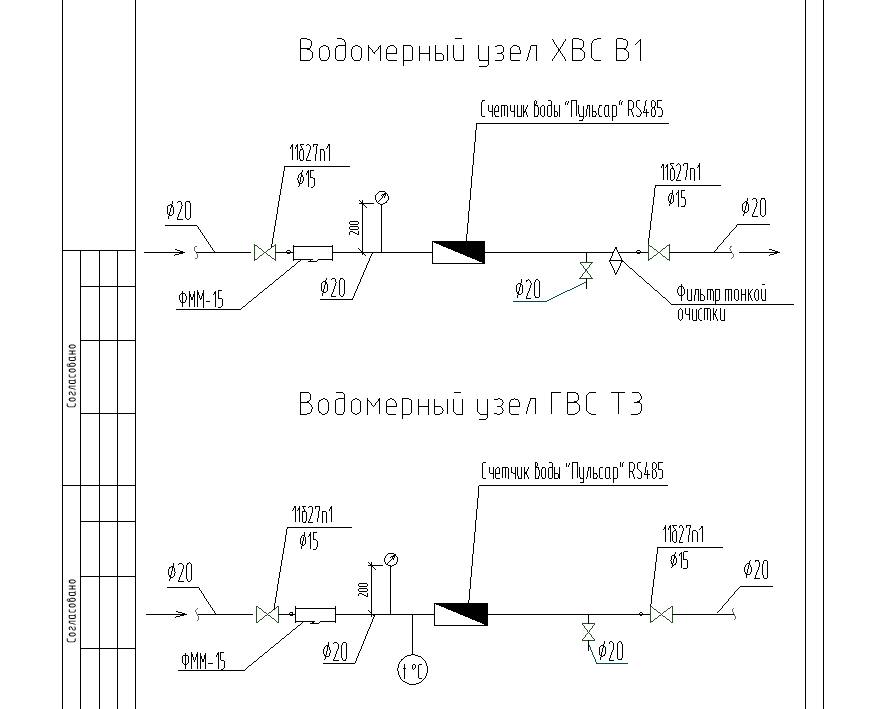

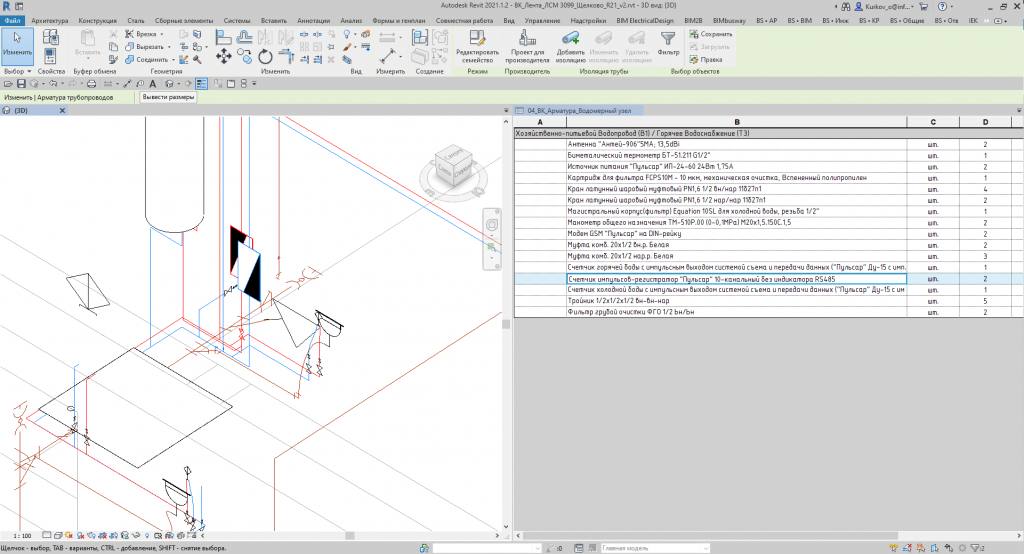

Рассмотрим водомерный узел:
Такой узел можно собрать из отдельных семейств и, следовательно, по группировки мы сможем учесть в спецификации всю арматуру, которая относится именно к водомерному узлу.
Если нет время на создание отдельных семейств арматуры для узла, но есть понимание комплектации узла и есть его чертеж, то можно создать мнимые вложенные семейства.

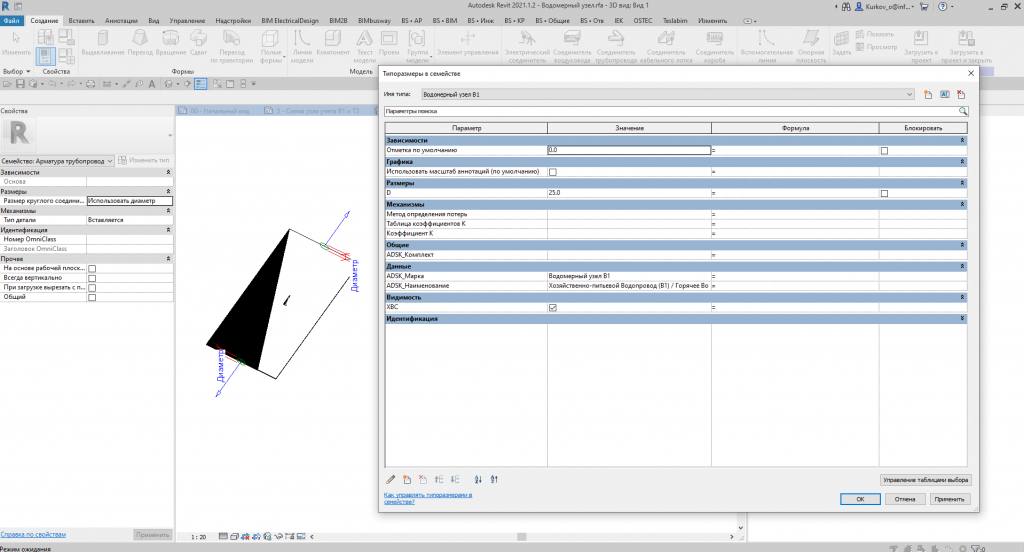

Создаем семейство водомерного узла и заполняем данные.
Для принадлежности к данному узлу дополнительно создаем параметр ADSK_Комплект из ФОП (для примера взят параметр из шаблона ADSK). В данном семействе данный параметр должен быть пустым значением.

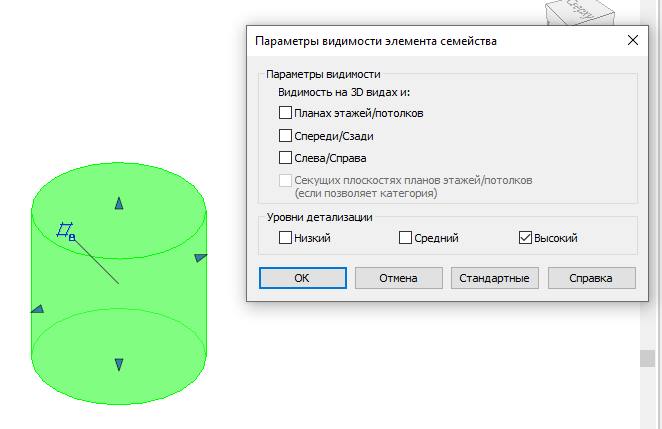

Далее создаем семейства арматуры – «Комплектация водомерного узла», которое представляет собой цилиндр минимального размера (диаметр 1мм и высота 1мм).

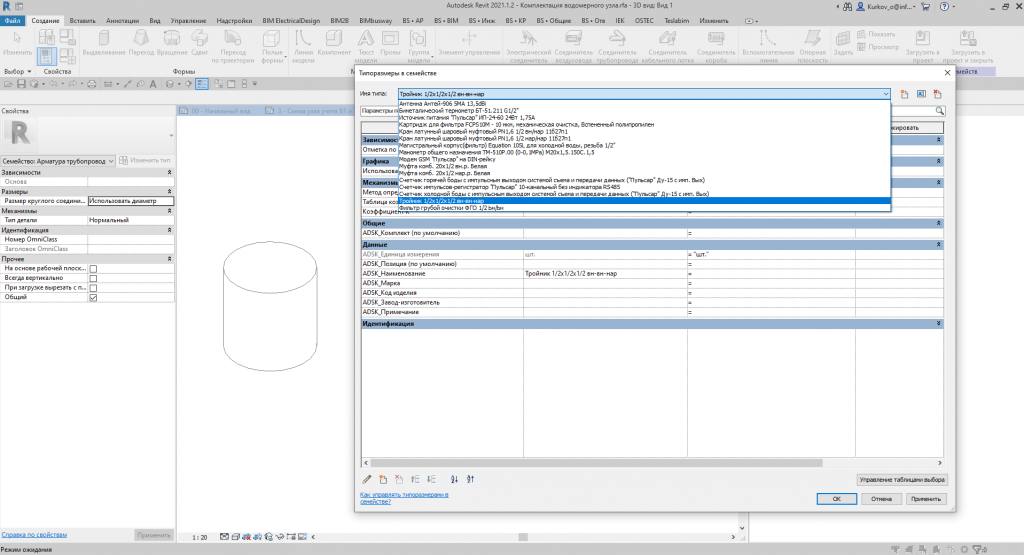

При этом виден данный цилиндр только на 3D виде и только на высокой детализации. Создаем все необходимые типоразмеры.

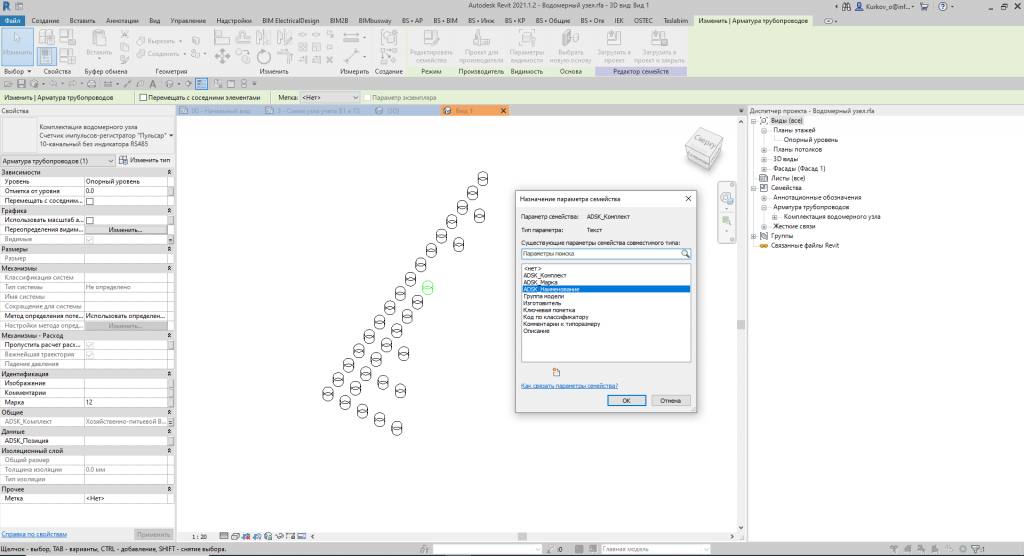

Для данных вложенных семейств параметр ADSK_Комплект делаем по экземпляру и уже в семействе водомерного узла связываем параметр ADSK_Комплект с параметром ADSK_Наименование, перед этим вставляя необходимую «мнимую» арматуру.
В итоге мы получаем на чертеже УГО водомерного узла и в спецификации всю комплектацию.
Как было сказано выше, лучше сделать все из отдельных семейств, либо собрать данный узел на 2D виде из семейств в категории элементы узлов.
