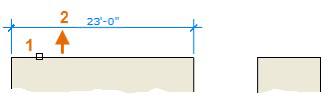

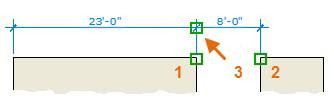

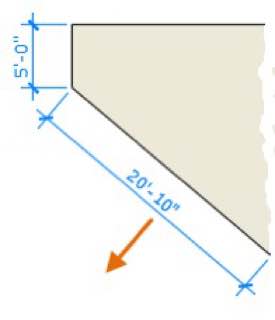

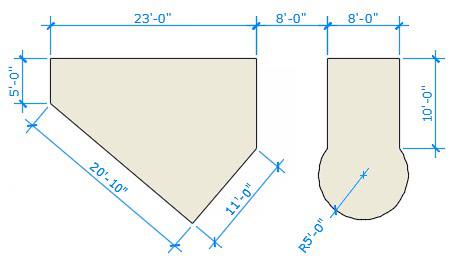

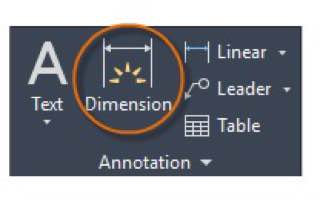

Вот пример нескольких типов размеров, использующих архитектурный размерный стиль с имперскими единицами измерения. Линейные размеры Вы можете создавать горизонтальные, вертикальные, выровненные и радиальные размеры с помощью команды DIM. Тип размера зависит от выбранного объекта и направления, в котором вы перетаскиваете размерную линию. На следующем рисунке показан один из способов использования команды DIM. После запуска команды выберите линию (1), а затем щелкните местоположение размерной линии (2). Для приведенного ниже размера 8'-0" вы используете другой метод. Вы запускаете команду DIM, щелкаете две конечные точки (1 и 2), а затем местоположение размерной линии (3). Чтобы выровнять размерные линии, точка 3 была привязана к конечной точке ранее созданной размерной линии. Совет: Если точки 1 и 2 не находятся на одной горизонтальной линии, нажмите Shift, чтобы заставить размерную линию быть горизонтальной. Кроме того, если измеряемое здание или деталь расположены под углом, в этом случае введите значение DIMROTATED. Используйте команду DIM для создания размеров, параллельных объекту, путем перетаскивания размерной линии под углом, а не по горизонтали или вертикали. Совет: Поскольку легко случайно привязаться не к тому элементу или части размерного объекта, обязательно увеличьте масштаб достаточно близко, чтобы избежать путаницы.
